聚合物砂漿
一、產品特點
·具有很好的高滲透性、抗裂性、耐老化性及耐酸堿性能，對各種材料都有很好的粘合力。
·聚合物砂漿是由乳液和無機粉料雙組分組成，是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土復合材料；
·抗壓強度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐堿性、耐紫外線；操作簡便，可潮濕基層施工，****。
·施工步驟簡單、方便，耐久性與混凝土同步，縮短工期，可確保經濟性，新型灰漿解決了以往有機材料在加固應用中耐高溫耐老化的問題，質量得到提高。
·材質同以往的混凝土類似，使用附著力的滲透性聚合砂漿，提高界面的附著力及施工性。
·使用耐久性優于以往混凝土的滲透性聚合灰漿，在惡劣的條件下也可使用。

二、性能指標
GB50728-2011《工程結構加固材料安全性鑒定技術規范》
檢驗項目 RG(雙組份) RG(單組份) RG(環氧基)
漿體性能 劈裂抗拉強度（MPa） ≥7.0 ≥5.5 ≥7.0
抗折強度（MPa） ≥12 ≥10 ≥12
抗壓強度（MPa） 7d ≥40 ≥30 ≥40
28d ≥55 ≥45 ≥55
粘結能力 與鋼絲繩粘結抗剪強度標準（MPa） ≥9 ≥5 ≥9
與混凝土正拉粘結強度（MPa） ≥2.5且為混凝土內聚破壞
三、適用范圍
·適用鋼絲繩網片—聚合物砂漿外加層結構工程加固。
·適用于結構易彎曲的所有結構物，特別適用于土木建筑的代表性彎曲結構--鋼筋混凝土橋梁的平板及橫梁上。
·適用于橋墩中央部位及主塔軸部和高速公路水泥路面的龜裂部位。同以往的鋼筋混凝土結構具有同樣的體系。
·鋼筋混凝土梁、柱、板、墻等結構的抗震加固改造工程。
·混凝土出現蜂窩、漏洞、裂縫、保護層破損、漏筋等缺陷時面層修補工程。
·加厚保護層、凹凸表面的抹平、舊混凝土表面修復等，提高混凝土的耐久性。

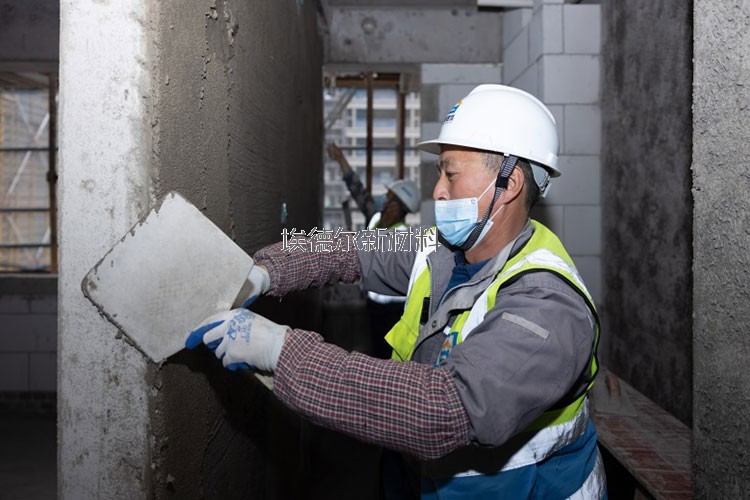

聚合物砂漿(雙組份)
四、施工工藝
·基層處理：基層表面應平整、粗糙、清潔、無油污、無浮灰，不應有起砂、空鼓、裂縫等現象。施工前應用高壓水槍沖洗并保持潮濕狀態，但不得有積水。界面粘結時可預先涂刷聚合物砂漿界面處理劑。
·掛 網：按設計要求進行網片下料、安裝鋼絞線端部拉環、鉆孔、鋼絞線網固定、調整定位。
·材料配制：按質量比將材料按粉料：乳液=6∶1的重量比稱取放置。將實際用量90%的乳液先倒入攪拌罐中，再加入粉料攪拌1～2分鐘。再將剩余的10%的乳液倒入罐中攪拌均勻即可。配好的漿料應在0.5～1小時內用完。
聚合物砂漿(雙組份)
·施 工：在潮濕的混凝土基層表面先均勻涂一遍聚合物砂漿底涂料（粉料：乳液按重量比3∶1），邊涂刷邊抹聚合物砂漿。聚合物砂漿一次施工面積不宜過大，應分條分塊錯開施工，每塊面積不宜大于10㎡，錯開施工的間隔不應小于24小時。分層施工時，留縫位置應互相錯開。
·聚合物砂漿攤鋪完畢后應立即噴水壓抹并一次抹平，不宜反復抹壓。遇有氣泡時應刺破，表面應密實。立面或頂面的面層厚度大于10mm時應分層施工。每層抹面厚度宜為5～10mm，待層指觸干時方可進行下層施工。
·養 護：聚合物砂漿施工后，表面指觸干燥后應進行噴霧養護或覆蓋草簾、麻袋等保持潮濕。養護溫度不底于5℃。聚合物砂漿施工24小時后，覆蓋塑料布潮濕養護7天，有條件時可定時灑水于表面。
五、包裝貯存
·包裝：粉料50kg/袋，乳液20kg／桶, 在5℃以上通風干燥處貯存并防止陽光直射；冬天應防止凍結。
·保質期為六個月。超出保質期后應復檢合格方可施用。
聚合物砂漿(雙組份)
